Komplettering till IBH 24

2.2 Föranmälan/beställning av anslutning

Elinstallatören gör föranmälan på Installatörswebben och får omedelbart bekräftelse på att anmälan inkommit till oss.

Installatörswebben

Ritningar och övriga handlingar ska vara granskade och godkända av Varberg Energi. Efter att kunden undertecknat beställning och elnätsavtal utfärdar Varberg Energi installationsmedgivande varefter installationsarbetet får påbörjas. Vi kräver in följande handlingar:

• Situationsplan

• Enlinjeschema

• Driftrumsritning

• Reläinställningsblad

• Vid mer omfattande anläggning insändes även kretsschema

2.3 Färdiganmälan och besiktning

Du färdiganmäler dina ärenden på webben senast 3 veckor före önskad besiktningsdag. Följande dokument ska medfölja färdiganmälan:

• Jordtagsprotokoll på uppmätt enskilt jordtag till anläggningen.

• Reläprovningsprotokoll på uppmätt reläprovning.

• Av anläggningsinnehavaren utsedd eldriftansvarig

Vid besiktning bör elinstallatören och anläggningsinnehavarens eldriftansvarig delta. Driftsättning görs i samråd med Varberg Energi efter godkänd besiktning.

3.1 Kabelväg för nätägarens kablar

Kanalisation och tätning för nätägarens kraft- kablar, signalkablar, följelina med mera utförs av elinstallatören.

3.2 Högspänningsställverk Standard Kundstation

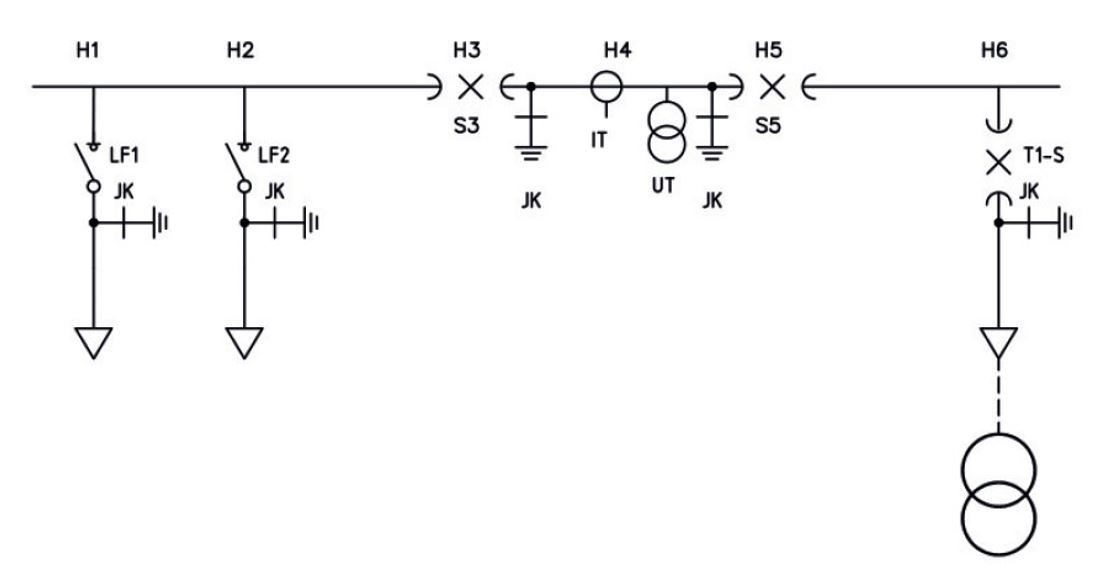

Högspänningsställverk ska utformas enligt nedanstående bild. För högspänningsställverk utrustat med ljusbågsdräpare eller motsvarande utrustning som medför kortslutning av ställverket, ska utrustning finnas för signalering till nätägarens driftcentral som indikerar att skyddet i kundanläggningen är aktiverat.

Kopplingsapparater ska kunna handmanövreras oberoende av hjälpspänning. Vid utgående intern högspänning skall facken bestyckas med riktade jordfelsskydd.

I fack för Varberg Energis kablar ska finnas utrymme för kortslutnings- och jordslutningsindikatorer.

Sektioneringsmöjlighet i samlingsskenan ska finnas för att medge frånkoppling av kundanläggningen då Varberg energis inkommande och utgående ledning är i drift.

Inkommande fack med plats för Varbergs Energis inkommande kabel ska alltid placeras längst till vänster om man står vänd mot ställverket. Facken ska numreras från vänster till höger det vill säga ”H1”, ”H2”o.s.v.
