Tekniska anvisningar installation fjärrvärmecentraler

Dimensionerande data gäller för Varbergs centrala fjärrvärmenät. För närvärmenäten i Bua, Sunvära, Tvååker och Veddige kan andra förutsättningar gälla.

För fjärrvärmecentraler som planeras anslutas till närvärmenäten ovan skall Varberg energi kontaktas i projekteringsskedet, för ytterligare information.

Vid konvertering till fjärrvärme i befintliga fastigheter finns vissa lättnader i kraven.

För fjärrvärmecentraler som installeras i befintliga fastigheter skall Varberg Energi kontaktas för ytterligare information.

Differenstryck

Minsta tillgängliga differenstryck vid Varberg Energis servisventiler är 1 Bar.

Kontakta Varberg Energi för att erhålla mer exakt information om tillgängligt differenstryck i olika delar av det centrala fjärrvärmenätet.

Maximalt tryckfall över Varberg energis värmemängdsmätare (energimätare) är 0,25 Bar vid fjärrvärmecentralens dimensionerande primärflöde.

Fjärrvärme primär

På primärsidan skall rör, armaturer, ventiler och fogar utföras för beräkningstrycket 16 Bar vid 120°C.

För allt rörmontage gäller senaste utgåva av:

• AMA VVS & Kyla

• Bra arbetsmiljö för VVS-montörer & driftpersonal

• Svensk Fjärrvärmes Tekniska bestämmelser F:101 och F:104

Montage av, och arbeten på, fjärrvärmeledningar ska utföras i enlighet med SS-EN 13480-serien.

Kraven i AFS 2016:1, Tryckbärande anordningar skall efterlevas vid konstruktion, tillverkning och montage av rörledningar och komponenter på primärsidan, från servisventiler och inom fjärrvärmecentralen.

Svetsning får endast utföras av personal med giltig svetsarprövning.

Primärsidans rörinstallation skall utföras med normerade stålrör, minst P235GH TC1.

Tjockväggiga kopparrör, enligt EN 1057-R290, får användas vid rördragningar på primärsidan till och med storlek 22 mm (DN20).

Vid svetsning av stålrör på primärsidan om fjärrvärmecentralens värmeväxlare skall följande dokument överlämnas av entreprenören till Varberg Energi samt till fastighetsägaren, senast i samband med besiktning av anläggningen.

• Svetsarprövning (personlig)

• WPS med tillhörande WPQR (svetsande företag)

• Materialcertifikat 3.1 (materialleverantören)

Vid hårdlödning av kopparrör på primärsidan om fjärrvärmecentralens värmeväxlare skall följande dokument överlämnas av entreprenören till Varberg Energi samt till fastighetsägaren, senast i samband med besiktning av anläggningen.

• Lödarprövning (personlig)

• BPS med tillhörande BPAR (företaget)

Hårdlödning skall utföras med silverfosforlod med en silverhalt mellan 5% till 15%.

Godkända fogmetoder

• Hårdlödning av kopparrör.

• Rördelar, t.ex. böjar och övergångsnipplar, skall vara prefabricerade och avsedda för kapillärhårdlödning.

• Svetsning av stålrör.

• Lekande mutter eller fläns med planpackning. Packning skall uppfylla kraven enligt

• tabell 9 i Svensk Fjärrvärme, F101.

• Gängförband.

Vid gängförband skall gängsnöre för aktuella temperaturer och tryck användas.

• I koppling större än DN 25 (G1”) får inte gänga användas.

Ej godkända fogmetoder

• Lin och linpasta

• Presskopplingar

• Klämringskopplingar

• Mjuklödning

• Gängförband i koppling större än DN 25 (G1”)

Anslutningar mot energimätare skall vara utförda med planpackning och lekande mutter eller med planpackning och fläns.

Lekande mutter skall vara försedd med förborrat hål för plomberingstråd.

Antalet fogar mellan servisventiler och serviceventiler skall vara så få som möjligt.

Gängförband, eller förband med packning, får endast användas för att ansluta komponenter och utrustning, ej som fog mellan rör och rördelar.

Fog skall vara åtkomlig för inspektion och eventuella läckor skall kunna upptäckas innan skada uppstår på fastighetens byggdelar.

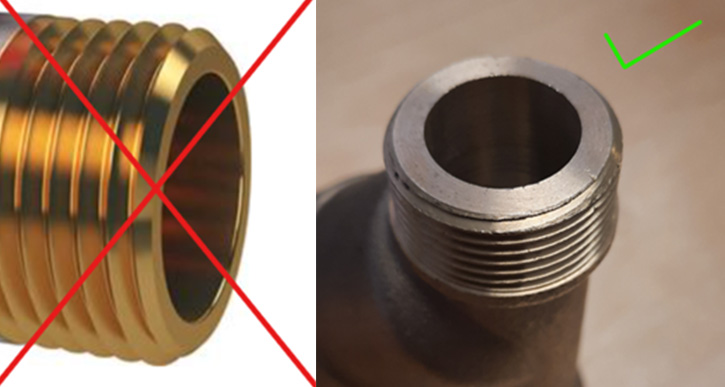

Ytor som tätar mot en planpackning skall vara plana och ha en stor anliggningsyta, anpassad för planpackning.

Koppling med packning som tätning ska efterdras i samband med montage av fjärrvärmecentralen.

Förklaringar:

• K = krav

• R = rekommenderad utrustning

• T = tillhandahålles av Varberg Energi

Före installationens påbörjande skall ett installationsmedgivande erhållas från Varberg Energi. Ett skriftligt installationsmedgivande skickas från Varberg Energi till avtals-/ fastighetsägaren.

För att erhålla ett installationsmedgivande skall en ritning eller skiss över fjärrvärmecentralens och energimätarens placering i fjärrvärmerummet ställas Varberg Energi till förfogande i god tid före installationen påbörjas. En representant från Varberg Energi skall beredas tillfälle att närvara för en genomgång av montaget.

Fritt utrymme runt servisventiler, fjärrvärmecentral och övriga komponenter som kräver tillsyn, underhåll eller service skall finnas. Utrymme skall vara minst enligt krav i ”Bra arbetsmiljö för VVS-installatörer och driftpersonal”.

Vid avvikelser från måtten skall Varberg Energi kontaktas.

Tryck- och täthetsprovning

Varberg energi skall beredas möjlighet att närvara vid tryckprovningstillfället.

• Tryckprovning skall utföras på hela systemets primärsida, fram till servisventiler.

• Provningen får ej utföras med fjärrvärmevatten.

• Tryckprovningsvattnet skall hålla rumstemperatur, eftersom resultatet annars kan bli missvisande.

Egenkontroller samt ett protokoll över godkänd tryck- och täthetprovning skall upprättas och överlämnas till Varberg Energi, undertecknat av certifierad montör. Protokollet skall redovisa vilka komponenter som är tryckprovade, tryck, hålltid, klockslag, datum, anläggningsadress samt namn på utföraren.

Isolering av rör och komponenter

Rör på primärsidan skall isoleras i hela sin längd. Isoleringen har ett antal huvudsakliga syften:

• Minimera risken för brännskador vid kontakt med rör och armaturer

• Minimera ej debiterbara värmeförluster till den anslutna fastigheten

• Energihushållning enligt gällande myndighetskrav (Boverkets byggregler)

• Minimera ofrivillig uppvärmning av lokaler sommartid

Rörisoleringen på primär- och sekundärsidan skall utföras med tjocklek enligt tabell 2. och förses med en ytbeklädnad av plastplåt alternativt av metalliskt material.

Rekommenderade isoleringstjocklekar

Tabell: AMA RA RB/1 (FV ~90°C)

Rörytterdiameter mm mm. W/m

Mindre eller lika med 20 80 7,2

Större än 20 till 50 100 6,6-9,8

Större än 50 till 100 120 9,0-12,9

Större än 100 till 200 160 11,1-16,5

Större än 200 till 350 180 15,4-22,3

Säkerhetsventiler och silar

Samtliga utloppsledningar från säkerhetsventiler skall dras på vägg så att vatten från säkerhetsventilerna leds till golvbrunnen. Golvbrunnens funktion skall kontrolleras i samband med montaget.

Alternativt kan vatten från säkerhetsventiler ledas via spilltratt på vägg till golvbrunn eller till en avsättning på annan avloppsledning inomhus. Mellan avloppsledning och spilltratt skall ett luktstopp monteras. Vattenlås är inte godkänt eftersom vattenlåsen torkar ut över tid.

Silar skall finnas före värmeväxlare på 3 ställen, KV, VS-retur samt VP-tillopp.

Silar som är monterade med flänsar skall vara utförda med möjlighet till dränering och spolning via en kulventil som ansluts till slang eller ett rör. Kulventilen skall vara proppad när den inte används. Slang och koppling skall finnas tillgängligt i fjärrvärmerummet.

Arbetsmiljö för montörer, drifttekniker och mätartekniker

För andra fastigheter än småhus skall en ritning eller skiss över fjärrvärmecentralens, och primära rörledningars, placering tillställas Varberg Energi i samband med föranmälan.

Märkning

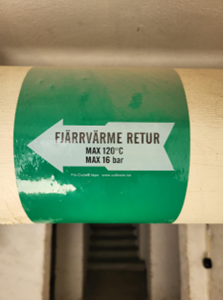

• Samtliga rör skall märkas. Märkningen ska bestå av flödestyp och pil som indikerar flödesriktning.

• Flödestyp kan vara VP för Fjärrvärme Primär, VS för värme Sekundär, VV för tappvarmvatten, VVC för varmvattencirkulation och KV för kallvatten/stadsvatten. Ventilers funktion skall vara tydligt uppmärkt med märkband, skylt eller ventilbricka.
